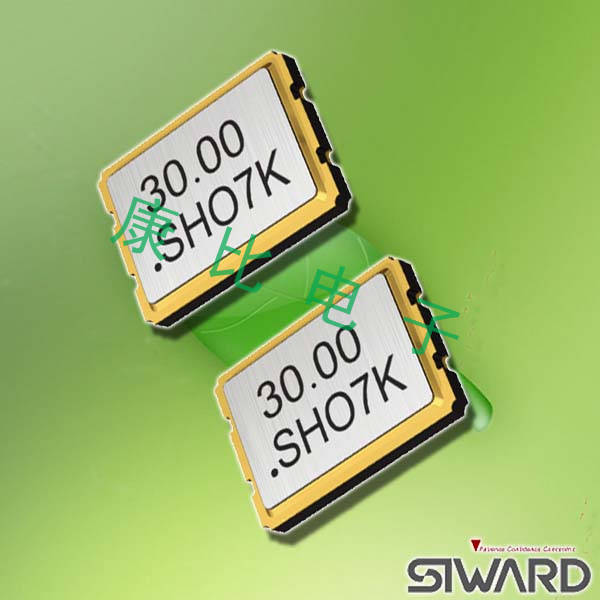

希華晶振,SHO-3225晶振,3225晶振

頻率：2.5 ~ 60 MHz

尺寸：3.2 x 2.5 x 0.9mm

希華晶振,SHO-3225晶振,3225晶振,

小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面度更好,大大的降低諧振電阻,使精度得到了很大的提升.改變了傳統的生產工藝,使產品在各項參數得到了很大的改良.,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27876201

希華晶振導入先進微機電制程創新研發技術

敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入TF SMD Crystal的量產，藉以擴大公司營收規模并且提升獲利空間。

藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合，不斷開發創新及制程改造，以全系列完整產品線，來滿足客戶對石英元件多樣化的需求。積極地透過產學合作與配合國外技術引進開發新產品，多角化經營、擴大市場領域，此亦為公司得以永續經營的方針。

隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢,目前晶體內部的石英晶片已經達到了+-0.002mm以內了,由于很多晶振廠家在生產小尺寸時所產生的問題,晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若晶片的長度或?qū)挾瘸叽缭O(shè)計不正確,使得振動強烈耦合導致晶片不能正常工作,在隨著長時間的研究目前小尺寸的晶體已完全走入了成熟的階段.那么為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的多,特別是耐溫這塊,都有一定的要求值,比如:3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

項目	符號	SHO-3225晶振規格說明	條件
輸出頻率范圍	f0	2.5 ~ 60 MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	+1.8, +2.5, +3.0V, +3.3V DC±10%	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://m.szsljgds.com
		H: -30℃ to +75℃

頻率穩定度	f_tol	J: ±10× 10-6
		L: ±15× 10-6

功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15pF
輸入電壓	VIH	90% VCC Max.	ST 終端
輸入電壓	VIL	10 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

SHO-3225 3225 OSC

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。希華晶振,SHO-3225晶振,有源晶振。
